超高温激光共聚焦显微镜系统（VL3000DX-SVF18SP&16DPT）

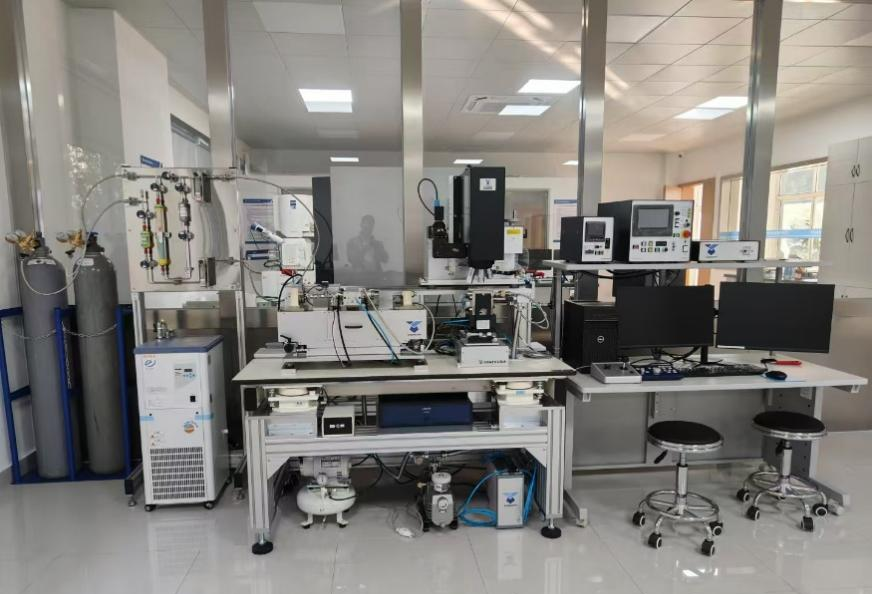

一、设备简介
该设备为超高温激光共聚焦显微镜系统，兼具原位观察和高温拉伸功能。可在超高温条件下，对金属材料进行实时、原位观察，研究材料的组织结构变化（熔融、凝固、结晶等），最高加热温度可达1800℃，最高加热速率为1000℃/min，最高冷却速率-6000℃/min；熔融拉伸单元则可以在室温~1600℃范围内实时观察金属材料在轴向受力（拉伸或压缩）状态下的组织演变和断裂特征。
二、产品特点
采用紫色激光光源和激光共聚焦技术，实现高清原位观察；红外集光加热，加热方式均匀、高效、洁净，可快速升降温，满足高温组织观察和力学测量需求。
三、主要参数
1、高温观察单元
|
项目 |
技术参数 |
|
加热温度 |
室温~1800℃ |
|
有效加热区域 |
φ10mm×h10mm |
|
加热速率 |
≥1000℃/min |
|
冷却速率 |
最大-100℃/s |
|
控温精度 |
0.1℃ |
|
真空度 |
~10-2Pa |
|
气氛 |
真空、空气、惰性气体、还原性气体等 |
2、拉伸压缩单元
|
项目 |
技术参数 |
|
加热温度 |
室温~1200℃ |
|
有效加热区域 |
φ10mm×L50mm |
|
加载量 |
拉伸5KN；压缩2KN |
|
驱动速度 |
0.01~20mm/min |
四、应用实例

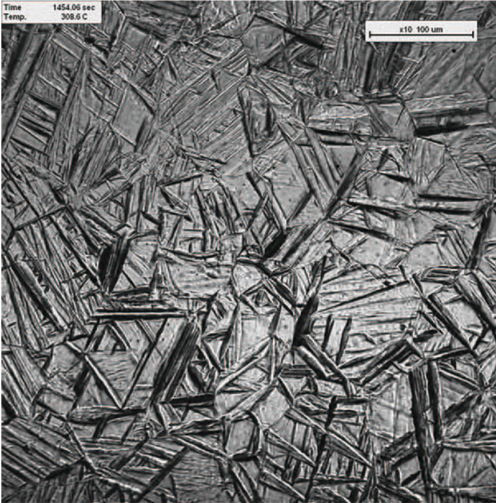

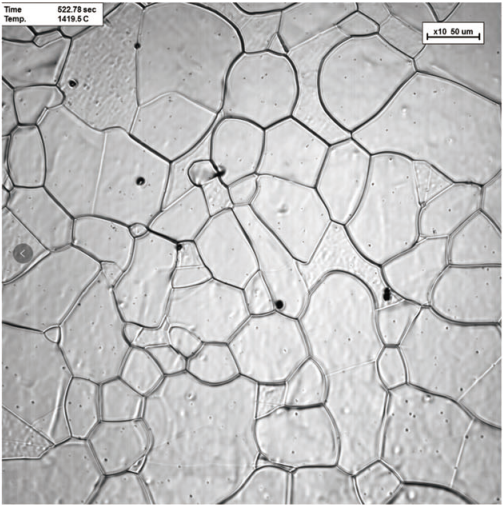

马氏体308.6℃ 奥氏体1419.5℃
